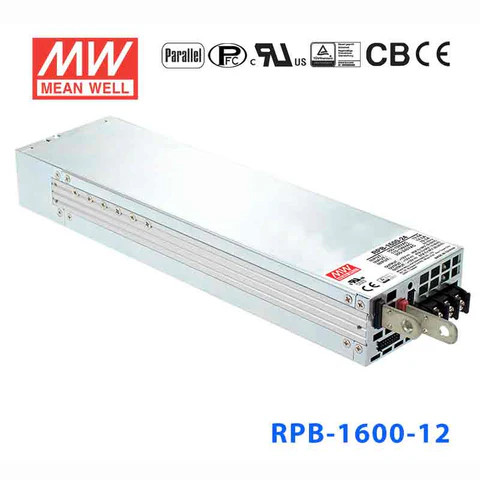

RPB-1600-12

شارژر RPB-1600

شارژر سوئیچینگ RPB-1600 با توان خروجی 1600 وات از خانواده شارژرهای پیشرفته مین ول می‌باشد. این شارژر قابلیت پارالل کردن 3 دستگاه برای دریافت توان های بالاتر تا 4800 وات بدون استفاده از المان خارجی را دارد.

دامنه کارکرد ورودی در محدوده یونیورسال، 90 الی 264 ولت AC یا 250 الی 370 ولت DC بوده و قابلیت تحمل سرج با دامنه 300 ولت AC به مدت 5 ثانیه را دارد. بعلاوه به مدار PFC اکتیو (اصلاح ضریب قدرت) مجهز می‌باشد.

علاوه بر قابلیت تنظیم تا 25+ درصدی در دامنه ولتاژ خروجی بوسیله پتانسیومتر داخلی، امکان برنامه‌ریزی ولتاژ خروجی در دامنه 75 تا 125 درصدی ولتاژ نامی بوسیله تنظیم ولتاژ خارجی 1~5 VDC را دارد. این تغییرات به شکل غیرخطی می‌باشد. در این پاور قابلیت برنامه‌ریزی جریان ثابت خروجی از 20 تا 100 درصد جریان نامی با 1~5 VDC خارجی نیز اضافه شده است.

محافظت در برابر اتصال کوتاه، اضافه بار، اضافه ولتاژ و افزایش دمای منبع تغذیه به شکل بسیار کارآمدی توسط سیستم کنترل داخلی انجام می‌شود. بعلاوه، خنک سازی با کنترل جریان هوا بوسیله تنظیم سرعت دو فن بلبرینگی با کیفیت انجام می‌شود. دمای محیط کار از منفی 30 الی مثبت 70 درجه سانتیگراد مجاز می‌باشد.

این شارژر دارای قابلیت کنترل از راه دور برای روشن و خاموش کردن دستگاه Remote On-Off می‌باشد. همینطور دارای قابلیت Remote Sense – برای جبران افت ولتاژ در طول مسیر سیم باری که دور از شارژر قرار دارد – می‌باشد. بعلاوه دارای سیگنال DC OK برای خبر داشتن از وضعیت دستگاه و سیگنال آلارم OTP برای جلوگیری از آسیب دستگاه در اثر دمای بالا می‌باشد.

دارای دو منبع تغذیه داخلی (یدکی) جداگانه جهت مصارف کنترلی داخلی(0.8A@12V, 0.3A@5V Auxiliary) می‌باشد.

ابعاد (طول x عرض x ارتفاع) بر حسب میلی متر 41x 85 x 300 می‌باشند.

RPB-1600 یک شارژر AC/DC تک خروجی 1.6 کیلوواتی با چگالی توان بالا تا 25 وات بر اینچ مکعب است. سه منحنی شارژ تعبیه شده، به طور خاص برای باتری های سرب اسید، در هر مدل تعبیه شده است. به لطف پروتکل ارتباطی، PMBus و CANBus می‌توان یک منحنی یدکی را برای شارژ انواع دیگر مانند باتری‌های لیتیوم یونی اضافه کرد. هر مدل توسط فن با کنترل ترموستاتیک خنک می شود. علاوه بر این، RPB-1600 مکانیسم های حفاظتی مختلفی را ارائه می‌دهد که بهترین ایمنی را برای انواع مختلف برنامه ها فراهم می‌کنند.

PMBus و CANBus پروتکل های ارتباطی مفیدی برای مدیریت توان دیجیتال بین کنترل‌کننده‌های سیستم پاور هستند که PMBus در مدل عادی RSP-1600 تعبیه شده و CANBus بصورت optional (سفارشی) در دسترس هستند. PMBus گونه‌ای از گذرگاه (باس) مدیریت سیستم (SMBus) است که مبتنی بر I²C است و اگرچه از نظر فیزیکی مشابه هستند، هر پروتکل تفاوت‌های جزئی دارد و برای عملکردهای مختلف استفاده می‌شوند.

گذرگاه مدیریت برق (PMBus) یک پروتکل ارتباطی رایج برای کنترل دیجیتالی منابع تغذیه است. در مقایسه با CANbus یا Ethernet، پروتکل PMBus پیچیدگی کنترل سیستم قدرت را کاهش می دهد، زیرا برای استفاده در هر کاربرد خاص نیاز به تعریف یک مجموعه دستورات ارتباطی مجزا ندارد و در نتیجه در زمان صرفه‌جویی قابل توجهی می‌شود.
