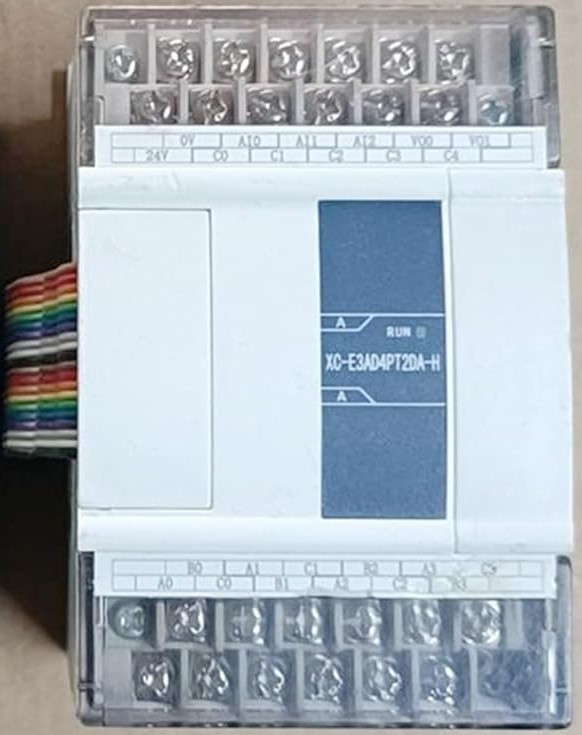

اکسپنشن آنالوگ مدل XC-E3AD4PT2DA-H

این ماژول دارای سه کانال ورودی آنالوگ، 4 کانال ورودی سنسور PT100 و 2 کانال خروجی آنالوگ می­باشد.

• سه کانال ورودی جریان با دقت 14 بیت، 4 کانال ورودی سنسور PT100 و دو کانال خروجی ولتاژ با دقت 10 بیت
• سه کانال ورودی می­تواند به صورت 0-20 میلی آمپر یا 4-20 میلی آمپر انتخاب شود و دو کانال خروجی ولتاژ نیز می­تواند به صورت-0-5ولت یا 0-10 ولت انتخاب گردد.
• سه کانال ورودی آنالوگ و 4 کانال ورودی PT100 دارای کنترل کننده PID می­باشند.
• حداکثر 7 ماژول می­تواند به یک PLC متصل گردد.
• منبع تغذیه قسمت آنالوگ و دیجیتال در این ماژول از هم ایزوله شده است.
• یک اکسپنشن ماژول ورودی و خروجی آنالوگ است.
• قابلیت داشتن 3 ورودی آنالوگ, 4 ورودی دمای PT100 و 2 خروجی آنالوگ را به PLC اضافه میکند.
• ورودی های آنالوگ آن 14 بیتی است و مقدار 0 تا 16383 را به عنوان تبدیل به دیجیتال در حافظه مخصوص PLC نمایش می دهد.
• خروجی های آنالوگ آن 12 بیتی است و مقدار 0 تا 4095 را در حافظه مخصوص PLC قرار میدهیم تا مقدار جریانی آن روی ترمینال های ماژول خروجی ظاهر شود.
• نوع ورودی ها و خروجی ها به چهار حالت 20-0 میلی آمپر و 20-4 میلی آمپر برای ورودی و 5-0 ولت و 10-0 ولت برای خروجی قابل تنظیم است.
• تغذیه ماژول 24 ولت DC است که فقط مستقیما از خروجی ولتاژ 24 ولت زیر PLC باید تغذیه شود.
• اتصال ماژول به PLC از طریق کابل فلت کنار آن انجام می شود.
