دستهبندی: سری LRS
برند: MEAN WELL
توان خروجی: 200 وات
ولتاژ خروجی: 24 ولت
جریان خروجی: 8.8 آمپر

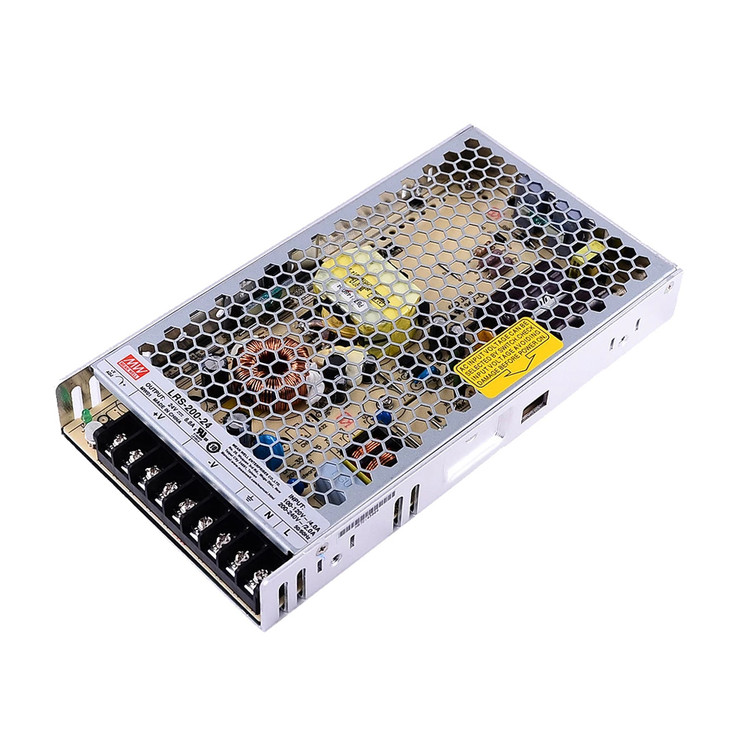

LRS-200-24 منبع تغذیه 24 ولت 8.8 آمپر مینول
LRS-200-24
برند:مینول
3 سال
شناسه کالا LRS-200-24
مشخصات
برند
MEAN WELL
توان خروجی
200 وات
ولتاژ خروجی
24 ولت
جریان خروجی
8.8 آمپر
فن
ندارد
وزن
660 گرم
طریقه نصب
Enclosed
گارانتی
3 سال
توضیحات
جدول مشخصات کامل (Full SPEC Table) – LRS-200-24
1. OUTPUT (خروجی)
| پارامتر | مقدار |
|---|---|
| ولتاژ خروجی (DC Voltage) | 24 V |
| جریان خروجی نامی (Rated Current) | 8.8 A |
| محدوده جریان خروجی (Current Range) | 0 – 8.8 A |
| توان نامی (Rated Power) | 211.2 W |
| محدوده تنظیم ولتاژ (Voltage Adj. Range) | 21.6 – 28.8 V |
| تلرانس ولتاژ خروجی (Voltage Tolerance) | ±1.0% |
| ریپل و نویز (Ripple & Noise, max.) | 150 mVp-p |
| رگولاسیون خط (Line Regulation) | ±0.5% |
| رگولاسیون بار (Load Regulation) | ±0.5% |
| حفاظت اضافهولتاژ (Over Voltage Protection) | 27.6 – 32.4 V (Cutoff / Hiccup Mode) |
| حفاظت اضافهبار/جریان (Overload / Overcurrent) | 105% – 135% (Hiccup, Auto Recovery) |
2. INPUT (ورودی)
| پارامتر | مقدار |
|---|---|
| ولتاژ ورودی (AC Input Voltage) | 90–132 VAC / 180–264 VAC (با سوییچ) |
| ولتاژ ورودی DC | 240–370 VDC |
| محدوده فرکانس (Frequency Range) | 47–63 Hz |
| جریان ورودی در 230VAC | 1.4 A |
| جریان ورودی در 115VAC | 2.8 A |
| راندمان (Efficiency, typ.) | 89.5% |
| جریان نشتی (Leakage Current) | < 2 mA / 240 VAC |
| مصرف بیباری (No-Load Power) | < 0.75 W |
3. PROTECTION (حفاظتها)
| نوع حفاظت | توضیح |
|---|---|
| اتصال کوتاه (Short Circuit) | حالت Hiccup, بازیابی خودکار |
| اضافه بار (Overload) | 105% – 135% توان، بازیابی خودکار |
| اضافهولتاژ (Over Voltage) | قطع خروجی / Hiccup |
| اضافهدما (Over Temperature) | قطع خروجی، بازیابی پس از خنک شدن |
4. ENVIRONMENT (محیطی)
| پارامتر | مقدار |
|---|---|
| دمای کاری (Operating Temp.) | −25°C تا +70°C (با derating) |
| دمای ذخیرهسازی | −40°C تا +85°C |
| رطوبت کاری | 20% – 90% RH بدون تقطیر |
| تحمل لرزش (Vibration) | 5G (10–500Hz) |
Derating
-
100% توان تا 45°C
-
افت خطی از 45°C تا 70°C
-
در 70°C توان حدود 55%
5. SAFETY & EMC (ایمنی و تداخل الکترومغناطیسی)
| پارامتر | مقدار |
|---|---|
| استاندارد ایمنی | IEC / UL / EN 62368-1 |
| آزمون عایقی (Isolation) | ورودی به خروجی: 3kVAC / 1 min |
| مقاومت عایقی | > 100 MΩ / 500VDC |
| استانداردهای EMC | EN55032 Class B، EN61000-3-2، EN61000-4-2/3/4/5/6/8/11 |

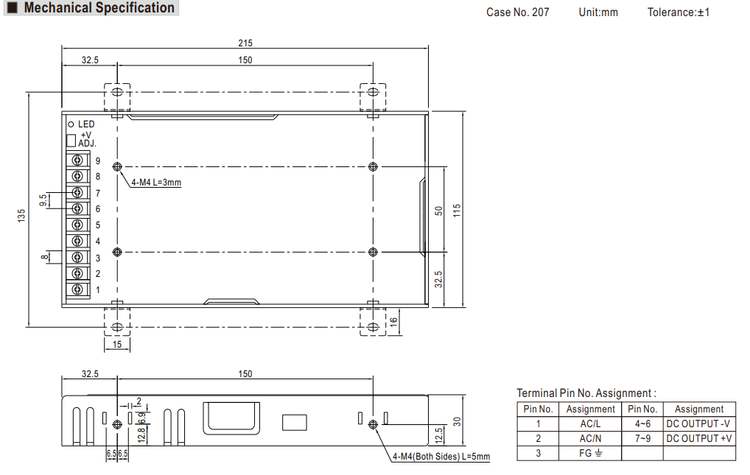

6. MECHANICAL (مشخصات مکانیکی)
| پارامتر | مقدار |
|---|---|
| ابعاد | 215 × 115 × 30 mm |
| وزن | 0.66 kg |
| محل نصب | دارای سوراخهای نصب زیر و کنارهها |
| خنکسازی | Convection / بدون فن |
7. FEATURES (ویژگیها)
-
طراحی کمارتفاع 1U
-
مصرف بیباری بسیار کم
-
راندمان بالا
-
بدون فن و کاملاً کمصدا
-
محافظتهای کامل OVP/OLP/SCP/OTP
-
مناسب برای تابلو برق، اتوماسیون، تجهیزات صنعتی، LED و CNC
نقد و بررسی
⚡معرفی کلی :
منبع تغذیه MEAN WELL LRS-200-24 یک پاور سوئیچینگ صنعتی با خروجی ثابت 24 ولت DC است که توان نامی 211.2 وات و جریان 8.8 آمپر را فراهم میکند. این مدل بهدلیل طراحی کمحجم، راندمان بالا، مصرف بسیار کم در حالت بیباری و برخورداری از استانداردهای ایمنی معتبر، یکی از گزینههای شناختهشده برای تابلوهای کنترل، اتوماسیون صنعتی و تجهیزات الکترونیکی عمومی است.
🔌 مشخصات خروجی
خروجی این منبع تغذیه یک کانال DC ثابت است که ولتاژ آن بر روی ۲۴ ولت تنظیم شده و قابلیت تنظیمپذیری بین حدود ۲۱.۶ تا ۲۸.۸ ولت را نیز دارد. ریپل و نویز خروجی آن در بدترین شرایط بسیار پایین و در حدود ۱۵۰ میلیولت پیکتوپیک است؛ به همین دلیل برای بسیاری از بارهای الکترونیکی حساس مناسب محسوب میشود. پایداری ولتاژ در برابر تغییرات خط و بار نیز در حدود نیم درصد است که نشاندهنده عملکرد دقیق و پایدار آن است.
🔋 مشخصات ورودی
این پاور دارای ورودی AC با دامنه گسترده 90 تا 132ولت ACو 180 تا 264 ولت AC، قابل انتخاب با سوییچ و همچنی فرکانس ۴۷ تا ۶۳ هرتز است. بنابراین در تمام شبکههای برق شهری قابل استفاده است. جریان ورودی آن در شرایط عادی بسته به ولتاژ شبکه بین حدود 2.2 تا 4آمپر است. این دستگاه در هنگام وصل اولیه، جریانی در حدود 60 آمپر را برای مدت کوتاه تحمل میکند که مقدار طبیعی برای منابع تغذیه سوئیچینگ این توان است.
🌱 راندمان و مصرف انرژی
راندمان این پاور حدود 89.5 درصد است که آن را در دسته پاورهای کممصرف قرار میدهد. همچنین در حالت بدون بار، مصرف انرژی آن بسیار ناچیز و کمتر از ۰.۳ وات است. این ویژگی برای کاربردهایی که نیاز به کاهش مصرف انرژی و گرما دارند اهمیت زیادی دارد.
🛡️ حفاظتها
منبع تغذیه LRS-200-24 به مجموعهای از حفاظتهای کامل تجهیز شده است.
-
حفاظت اضافهبار: در صورت افزایش جریان مصرفی به بیش از حدود 110 تا 140 درصد توان نامی، دستگاه به حالت محافظتی موسوم به «هیکاپ» میرود و پس از رفع مشکل به حالت عادی بازمیگردد.
-
حفاظت اضافهولتاژ: اگر ولتاژ خروجی از حدود ۲۸.۸ تا ۳۳.۶ ولت فراتر رود، به حالت محافظتی موسوم به «هیکاپ» میرود و پس از رفع مشکل به حالت عادی بازمیگردد..
-
حفاظت اتصال کوتاه: در صورت بروز اتصال کوتاه در خروجی، دستگاه بهطور خودکار وارد حالت محافظتی میشود تا از آسیب دیدن مدار جلوگیری شود.
🌡️ عملکرد حرارتی و محیطی
این پاور قادر است در دمای محیطی منفی 25 تا مثبت 70 درجه سانتیگراد کار کند. در رطوبت محیطی ۲۰ تا ۹۰ درصد نیز بدون مشکل عمل میکند، به شرط آنکه بخار آب روی دستگاه متراکم نشود. برای نگهداری، این دستگاه دمای منفی ۴۰ تا 85+درجه سانتیگراد را تحمل میکند.
طراحی بدنه مشبک فلزی باعث شده خنککاری کاملاً بهصورت جریان طبیعی هوا انجام شود و نیازی به فن نباشد؛ بنابراین این پاور کاملاً بیصدا کار میکند.
📦 ویژگیهای فیزیکی
بدنه این پاور از نوع کمارتفاع (low-profile) و طراحی آن بسیار جمعوجور است. ابعاد آن 215×115×30 میلیمتر و وزن آن حدود 660 گرم است. این ابعاد کوچک نصب آن را در تابلوها و مکانهایی با فضای محدود را بسیار راحت میکند.
📝 استانداردها و ایمنی
این منبع تغذیه مطابق با استانداردهای ایمنی بینالمللی از جمله UL، TUV و استانداردهای اروپایی برای دستگاههای الکترونیکی، خانگی و صنعتی ساخته شده است. از نظر EMC نیز با استانداردهای نویز الکترومغناطیسی کلاس B سازگار است و بهگونهای طراحی شده تا کمترین تداخل الکترومغناطیسی را ایجاد کند.
