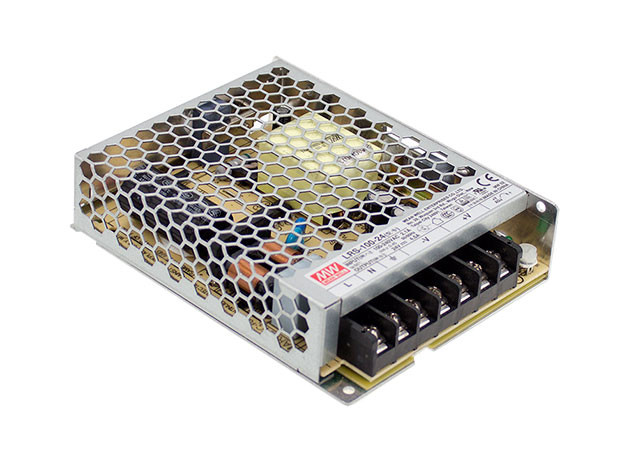

LRS-100-24 منبع تغذیه 24 ولت 4.5 آمپر مینول
LRS-100-24
3 سال
شناسه کالا LRS-100-24
مشخصات
برند
MEAN WELL
توان خروجی
100 وات
ولتاژ خروجی
24 ولت
جریان خروجی
4.5 آمپر
طریقه نصب
Enclosed
فن
ندارد
وزن
۳40 گرم
گارانتی
3 سال
توضیحات
📄 مشخصات فنی LRS-100-24
| پارامتر | مقدار |
|---|---|
| ولتاژ خروجی (DC) | 24 V |
| جریان خروجی (حداکثر) | 4.5 A |
| توان خروجی (Rated / Max) | حدود 108 W |
| محدوده تنظیم ولتاژ خروجی (Voltage adjust / regulation) | 21.6 ~ 28.8 V DC (± ~10٪) |
| نویز و ریپل خروجی (Ripple & Noise, max.) | 150 mV p-p (حداکثر) |
| نوسان ولتاژ خط (Line regulation) | ± 0.5٪ |
| نوسان بار (Load regulation) | ± 0.5٪ |
| نوع منبع تغذیه / خروجی | AC–DC سوئیچینگ، خروجی (single output, fixed) |
| ورودی AC (ولتاژ) | 85 ~ 264 VAC (Full-range) |
| ورودی DC (اختیاری) | تا 373 VDC |
| فرکانس کاری ورودی | 47 ~ 63 Hz |
| جريان ورودي (Typ.) | حدود 1.2 A @ 230VAC / 1.9 A @ 115VAC |
| جريان راهاندازی (Inrush current, Cold start) | ~50 A @ 230 VAC |
| توان در حالت بدون بار (No-load power consumption) | < 0.3 W |
| دمای محیط کاری (Operating temperature) | –30 °C تا +70 °C |
| رطوبت کاری (Working humidity) | 20٪ ~ 90٪ RH (بدون تراکم) |
| دمای و رطوبت انبار (Storage) | –40 °C تا +85 °C، 10٪ ~ 95٪ RH (non-condensing) |
| ضریب دمایی (Temperature coefficient) | ± 0.03٪ / °C (0 ~ 50 °C) |
| ابعاد (L × W × H) | 30 × 97 × 129 mm |
| وزن | 340 g |
| خنککننده | خنکشدن با جریان طبیعی هوا (Free-air convection — بدون فن) |
| محافظتها / امکانات حفاظتی | حفاظت در برابر اتصال کوتاه (short-circuit)، اضافه بار (over-load)، اضافه ولتاژ (over-voltage) |
| توانایی تحمل ولتاژ ناگهانی ورودی | تحمل فشار 300 VAC تا 5 ثانیه بدون آسیب |
| استانداردها / گواهیها ایمنی و سازگاری | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1 و دیگر استانداردهای منطقهای |
| سایر ویژگیها | طراحی جمع-وجور 1U low-profile، مقاومت در برابر ارتعاش (5G) |
نقد و بررسی
⚡معرفی کلی :
منبع تغذیه MEAN WELL LRS-100-24 یک پاور سوئیچینگ صنعتی با خروجی ثابت 24 ولت DC است که توان نامی ۱۰۸ وات و جریان ۴.۵ آمپر را فراهم میکند. این مدل بهدلیل طراحی کمحجم، راندمان بالا، مصرف بسیار کم در حالت بیباری و برخورداری از استانداردهای ایمنی معتبر، یکی از گزینههای شناختهشده برای تابلوهای کنترل، اتوماسیون صنعتی و تجهیزات الکترونیکی عمومی است.
🔌 مشخصات خروجی
خروجی این منبع تغذیه یک کانال DC ثابت است که ولتاژ آن بر روی ۲۴ ولت تنظیم شده و قابلیت تنظیمپذیری بین حدود ۲۱.۶ تا ۲۸.۸ ولت را نیز دارد. ریپل و نویز خروجی آن بسیار پایین و در حدود ۱۵۰ میلیولت پیکتوپیک است؛ به همین دلیل برای بسیاری از بارهای الکترونیکی حساس مناسب محسوب میشود. پایداری ولتاژ در برابر تغییرات خط و بار نیز در حدود نیم درصد است که نشاندهنده عملکرد دقیق و پایدار آن است.
🔋 مشخصات ورودی
این پاور دارای ورودی AC با دامنه گسترده ۸۵ تا ۲۶۴ ولت و فرکانس ۴۷ تا ۶۳ هرتز است و بنابراین در تمام شبکههای برق شهری قابل استفاده است. جریان ورودی آن در شرایط عادی بسته به ولتاژ شبکه بین حدود ۱.۲ تا ۱.۹ آمپر است. این دستگاه در هنگام وصل اولیه، جریانی در حدود ۵۰ آمپر را برای مدت کوتاه تحمل میکند که مقدار طبیعی برای منابع تغذیه سوئیچینگ این توان است.
🌱 راندمان و مصرف انرژی
راندمان این پاور حدود ۹۰ درصد است که آن را در دسته پاورهای کممصرف قرار میدهد. همچنین در حالت بدون بار، مصرف انرژی آن بسیار ناچیز و کمتر از ۰.۳ وات است. این ویژگی برای کاربردهایی که نیاز به کاهش مصرف انرژی و گرما دارند اهمیت زیادی دارد.
🛡️ حفاظتها
منبع تغذیه LRS-100-24 به مجموعهای از حفاظتهای کامل تجهیز شده است.
-
حفاظت اضافهبار: در صورت افزایش جریان مصرفی به بیش از حدود ۱۱۰ تا ۱۵۰ درصد توان نامی، دستگاه به حالت محافظتی موسوم به «هیکاپ» میرود و پس از رفع مشکل به حالت عادی بازمیگردد.
-
حفاظت اضافهولتاژ: اگر ولتاژ خروجی از حدود ۲۸.۸ تا ۳۳.۶ ولت فراتر رود، خروجی قطع شده و برای راهاندازی مجدد لازم است ورودی یک بار قطع و وصل شود.
-
حفاظت اتصال کوتاه: در صورت بروز اتصال کوتاه در خروجی، دستگاه بهطور خودکار وارد حالت محافظتی میشود تا از آسیب دیدن مدار جلوگیری شود.
🌡️ عملکرد حرارتی و محیطی
این پاور قادر است در دمای محیطی منفی ۳۰ تا مثبت ۷۰ درجه سانتیگراد کار کند. در رطوبت محیطی ۲۰ تا ۹۰ درصد نیز بدون مشکل عمل میکند، به شرط آنکه بخار آب روی دستگاه متراکم نشود. برای نگهداری، این دستگاه دمای منفی ۴۰ تا 85+درجه سانتیگراد را تحمل میکند.

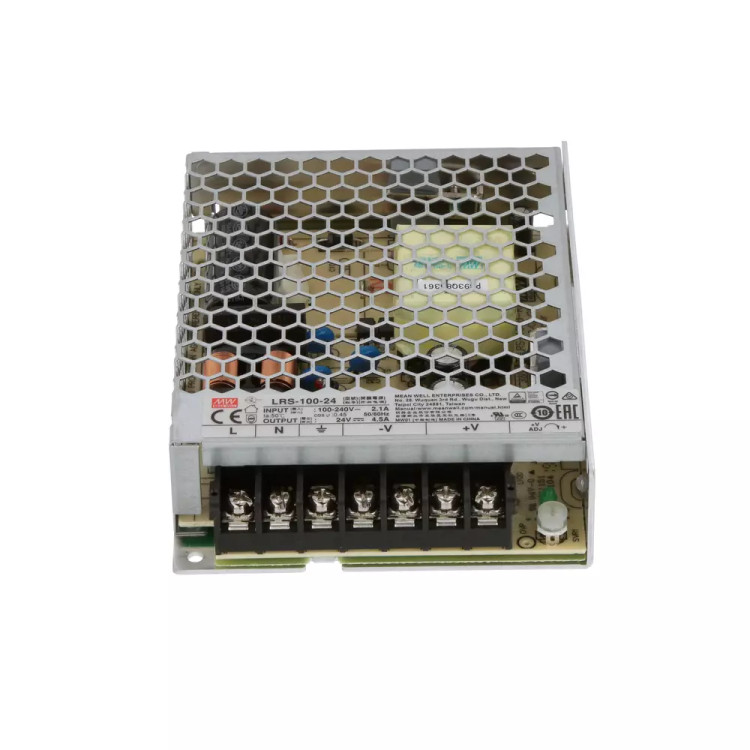

طراحی بدنه مشبک فلزی باعث شده خنککاری کاملاً بهصورت جریان طبیعی هوا انجام شود و نیازی به فن نباشد؛ بنابراین این پاور کاملاً بیصدا کار میکند.
📦 ویژگیهای فیزیکی
بدنه این پاور از نوع کمارتفاع (low-profile) و طراحی آن بسیار جمعوجور است. ابعاد آن ۱۲۹×۹۷×۳۰ میلیمتر و وزن آن حدود ۳۴۰ گرم است. این ابعاد کوچک نصب آن را در تابلوها و مکانهایی با فضای محدود را بسیار راحت میکند.
📝 استانداردها و ایمنی
این منبع تغذیه مطابق با استانداردهای ایمنی بینالمللی از جمله UL، TUV و استانداردهای اروپایی برای دستگاههای الکترونیکی، خانگی و صنعتی ساخته شده است. از نظر EMC نیز با استانداردهای نویز الکترومغناطیسی کلاس B سازگار است و بهگونهای طراحی شده تا کمترین تداخل الکترومغناطیسی را ایجاد کند.
